I. Identyfikacja rodzaju i przyczyn deformacji na podstawie charakterystyki anomalii
1. Ogólne pochylenie (jeden koniec wyżej, jeden koniec niżej)
Manifestacja: Pomiar poziomu pokazuje ciągłe przechylenie w jednym kierunku, bez żadnych nagłych zmian w obszarach lokalnych.
Przyczyny: Nierówny fundament montażowy, nierówne obciążenie wsporników lub niewłaściwa kolejność dokręcania.
✅ Można rozwiązać-na miejscu za pomocą poziomowania; nie wymaga profesjonalnej obróbki.
2. Środkowe wysunięcie lub zagłębienie krawędzi (deformacja w kształcie bębna-/siodełka-)
Manifestacja: Środek lub otaczające krawędzie są znacznie wyższe/niższe niż otaczający obszar, wykazując symetryczne pofałdowania.
Przyczyny: Uwolnienie naprężeń wewnętrznych, miejscowe przegrzanie podczas spawania lub-długotrwałe jednostronne obciążenie prowadzące do odkształcenia plastycznego.
❌ Nie można wypoziomować-na miejscu; wymaga profesjonalnej korekty.
3. Zlokalizowane występy lub wgłębienia
Manifestacja: Nierówności pojawiają się tylko w pobliżu spoiny lub na małym obszarze; inne obszary są płaskie.
Przyczyny: Nierafinowane wzmocnienie spoiny, uszkodzenia udarowe lub nierówne spawanie.
✅ Można go częściowo naprawić, unikając całkowitej obróbki mechanicznej.
4. Odkształcenie zakrzywione lub spiralne
Manifestacje: „Wypaczenie” wzdłuż przekątnej, na przykład jeden róg jest wyższy, a przeciwny róg niższy.
Przyczyny: Niewystarczająca sztywność konstrukcji, niewłaściwa obsługa lub nierówne osiadanie fundamentów.
❌ Musi być systematycznie korygowany przez producenta.
II. Metody regulacji i ścieżki działania w oparciu o nieprawidłową charakterystykę
1. Ogólne przechylenie →-poziomowanie w witrynie
Narzędzia: Poziomica elektroniczna o dokładności większej lub równej 0,02 mm/m, klucz
Procedura operacyjna: Poluzuj wszystkie śruby kotwowe, aby zwolnić-naprężenie wstępne; Zmierz wartość pochylenia w każdym punkcie ścieżki w kształcie „ryżu”; Opierając się na zasadzie „-płaszczyzny trzech punktów”, traktuj priorytetowo regulację trzech głównych punktów podparcia, dokonując-precyzyjnych regulacji krzyżowych, aż do wyśrodkowania bańki; Dokręcić równomiernie śruby mocujące, aby zapobiec wtórnemu odkształceniu.
Cel: przywrócono płaskość do wartości mniejszej lub równej 0,10 mm/1000 mm (standard dokładności).
📌 Uwaga: jeśli platforma jest wyposażona w elektroniczny system poziomowania, dokładniejsze-dostrojenie można przeprowadzić za pomocą interfejsu cyfrowego.
2. Środkowy występ/wgłębienie krawędziowe → Precyzyjne frezowanie CNC + starzenie wibracyjne
Odpowiednie obiekty: platformy z niewielkimi deformacjami-o dużej powierzchni lub po naprawie spawalniczej
Przebieg procesu: Najpierw przeprowadzana jest obróbka starzenia wibracyjnego. Platforma jest wibrowana w stanie rezonansowym za pomocą wibratora w celu uwolnienia naprężeń szczątkowych.
Następnie za pomocą frezarki bramowej wykonuje się całościowe precyzyjne frezowanie powierzchni roboczej, wyrównanej z tylną powierzchnią odniesienia i obrabianą w jednym przejściu. Stosowany jest frez tarczowy; prędkość posuwu i głębokość skrawania należy zoptymalizować zgodnie z charakterystyką żeliwa HT300.
Zalety: Wysoka wydajność; może szybko przywrócić płaskość z dokładnością do 0,08 mm/1000 mm.
⚠️ Uwaga: Nadmiar materiału spawalniczego należy zeszlifować przed frezowaniem precyzyjnym, aby zapobiec uszkodzeniu narzędzia; obszary o różnej twardości muszą być obsługiwane przez doświadczonych techników.
3. Zlokalizowane nierówności/wgłębienia → Ręczne skrobanie (lokalne)
Dotyczy: Miejscowych napraw-platform precyzyjnych (mniejszych lub równych 0,05 mm/1000 mm)
Metoda działania: Nałóż czerwony przewód na standardową płaską płytkę i potrzyj o nią, aby odsłonić nierówności; Użyj skrobaczki, aby usunąć nierówności punkt po punkcie, powtarzając operację „pocierania-skrobania”, aż do uzyskania jednolitego kontaktu; Wymaganych jest co najmniej 20 punktów kontaktowych na powierzchnię 25×25mm².
Zalety: można osiągnąć submikronową precyzję, a na powierzchni tworzą się-mikro-wżery zatrzymujące olej, co zapewnia doskonałą odporność na zużycie.

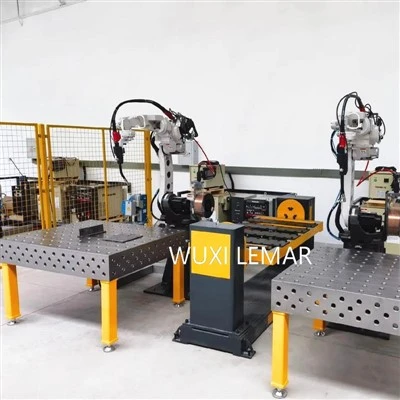

✅ Zalecenie: Stosowane w zastosowaniach wymagających ekstremalnej precyzji, takich jak stoły referencyjne uchwytów spawalniczych robotów i platformy do montażu komponentów lotniczych.
4. Odkształcenie skrętne → Korekcja mechaniczna + Starzenie wibracyjne
Metoda działania: Powoli wywieraj nacisk na rogi za pomocą sprzętu hydraulicznego, aby wywołać odwrotne odkształcenie plastyczne; Naciskaj stopniowo, aby uniknąć szkód materialnych; Po korekcie odstawić na 24-48 godzin, aby zapobiec odskoczeniu.
Współpracujące środki: Najpierw wykonaj obróbkę starzenia wibracyjnego, aby ustabilizować strukturę wewnętrzną i zapobiec ponownemu-odkształceniu po naprawie.
📌 Zalecane zastosowanie łączone: Najpierw wykonaj VSR, aby uwolnić naprężenia → następnie korektę mechaniczną → na koniec dokładne frezowanie lub zeskrobanie powierzchni wykończeniowej, aby uzyskać podwójny efekt „leczenia pierwotnej przyczyny + łagodzenia objawów”.
III. Kluczowe działania weryfikacyjne po regulacji
Niezależnie od zastosowanej metody, po regulacji należy wykonać następujące czynności:
Ponowna weryfikacja testu:-sprawdź ponownie, używając współrzędnościowej maszyny pomiarowej lub interferometru laserowego, aby upewnić się, że dane spełniają standardy;
Kontrola punktu kontaktowego: platformy-o wysokiej precyzji muszą weryfikować rozkład punktów, stosując metodę docierania czerwonego przewodu;
Ustanów zapisy dokładności: Zapisz dane z każdej kontroli i sporządź „wykres trendu zmian płaskości” w celu konserwacji zapobiegawczej.
⚠️ Specjalne przypomnienie: Jeśli podczas podłączania lub odłączania okaże się, że uchwyt utknął, pozycjonowanie jest nieprawidłowe lub spoina jest nieprawidłowo ustawiona, należy natychmiast zaprzestać jego używania i sprawdzić płaskość, aby zapobiec złomowaniu detali wsadowych.
