Przegląd produktu

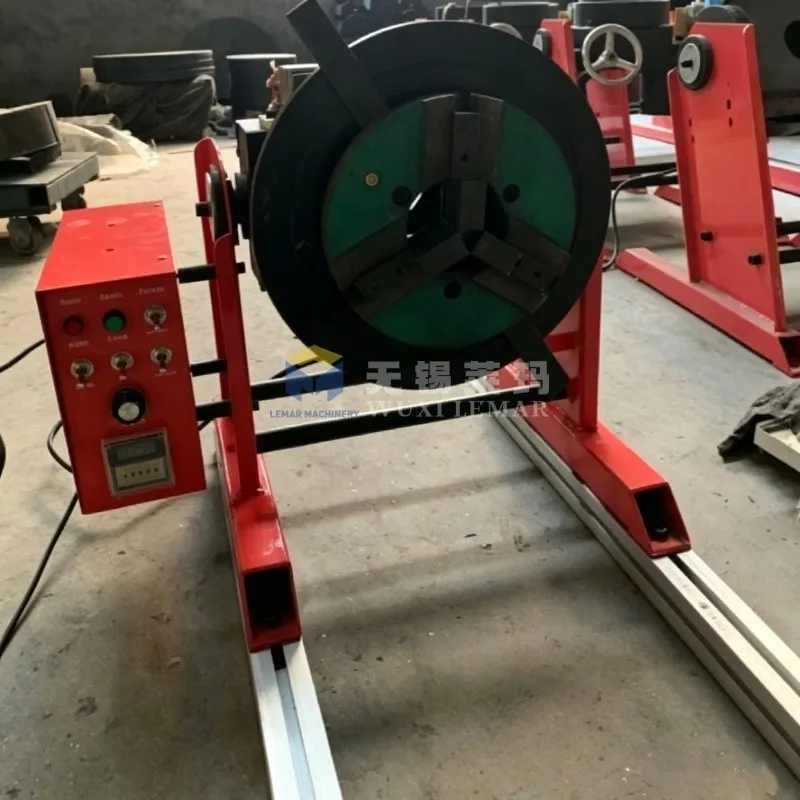

Pozycjoner spawalniczy o udźwigu 300 kg to praktyczna maszyna pomocnicza do prac spawalniczych okrężnych. Pomaga obracać i przechylać elementy obrabiane do optymalnej pozycji spawania, skutecznie poprawiając wydajność pracy i wykończenie spoiny.
Struktura i wydajność

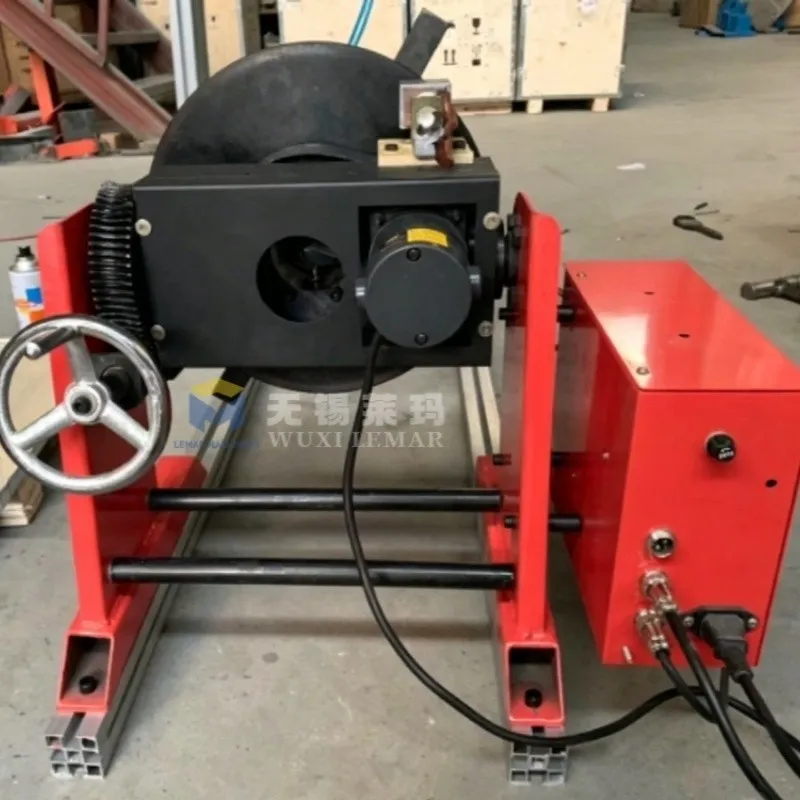

Zbudowany z grubej stalowej konstrukcji, wytrzymuje stale obciążenie 300 kg. Bezstopniowa regulacja prędkości VFD gwarantuje płynny obrót. Przekładnia ślimakowa,-samoblokujący mechanizm przechylania zapewnia bezpieczną pracę podczas pracy.
Dane techniczne
| Przedmiot | Specyfikacja |
|---|---|
| Maksymalne obciążenie | 300 kg |
| Średnica stołu | Φ500mm |
| Prędkość obrotowa | 0,25 ~ 6 obr./min, bezstopniowa zmienna częstotliwość |
| Kąt pochylenia | 0 stopni ~ 90 stopni |
| Tryb przechylania | Ręczne przechylanie |
| Tryb sterowania | Panel + pedał nożny |
| Zasilanie | 380 V/220 V, 50/60 Hz (konfigurowalny) |
| Otwór centralny | Φ170mm |
| Ogólny wymiar | 800×650×720 mm |
| Masa maszyny | Około 280kg |
Cechy produktu
Stabilna ładowność
Wytrzymała-konstrukcja stalowa, stabilne łożysko dla elementów obrabianych o masie 300 kg, brak drgań podczas długotrwałego-spawania.
Bezstopniowa regulacja prędkości VFD
Napęd konwersji częstotliwości, płynny obrót, regulowana prędkość w celu dopasowania do różnych procesów spawania.

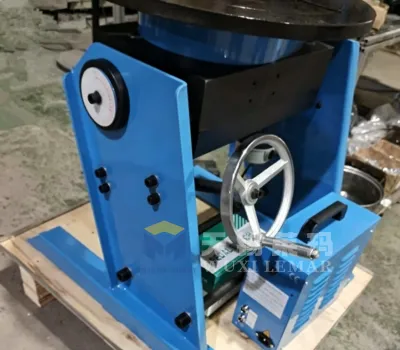

Samoblokujący mechanizm przechylania-
Konstrukcja z samoblokującą się-przekładnią ślimakową umożliwia zablokowanie stołu pod dowolnym kątem od 0 do 90 stopni, co jest bezpieczne i niezawodne.
Podwójny system sterowania
Wyposażony w panel sterowania i pedał nożny, łatwa obsługa, oszczędność pracy i poprawa wydajności pracy.
Kontrola jakości
Kontrola surowca
Wszystkie materiały stalowe i akcesoria rdzeniowe są ściśle sprawdzane i kontrolowane w celu zapewnienia podstawowej jakości.
Precyzyjna obróbka
Kluczowe części są przetwarzane przez sprzęt CNC, aby zapewnić precyzyjny montaż i ogólną stabilność konstrukcyjną.
Testowanie przy pełnym obciążeniu
Każda maszyna przechodzi test pełnego-obciążenia 300 kg i test długotrwałego-starzenia, aby zapewnić stabilną pracę.
Debugowanie układu elektrycznego
Kalibracja układu konwersji częstotliwości i obwodów z konstrukcją przeciwzakłóceniową-w celu zapewnienia stabilnej pracy spawania.
Test kąta i blokowania
Wykryj przechylenie o 0-90 stopni i działanie samoblokujące, aby zapewnić dokładne pozycjonowanie i bezpieczne użytkowanie.
Kontrola produktu gotowego
Kompleksowa kontrola wyglądu i działania, dostarczane są wyłącznie kwalifikowane produkty.
Zasada działania

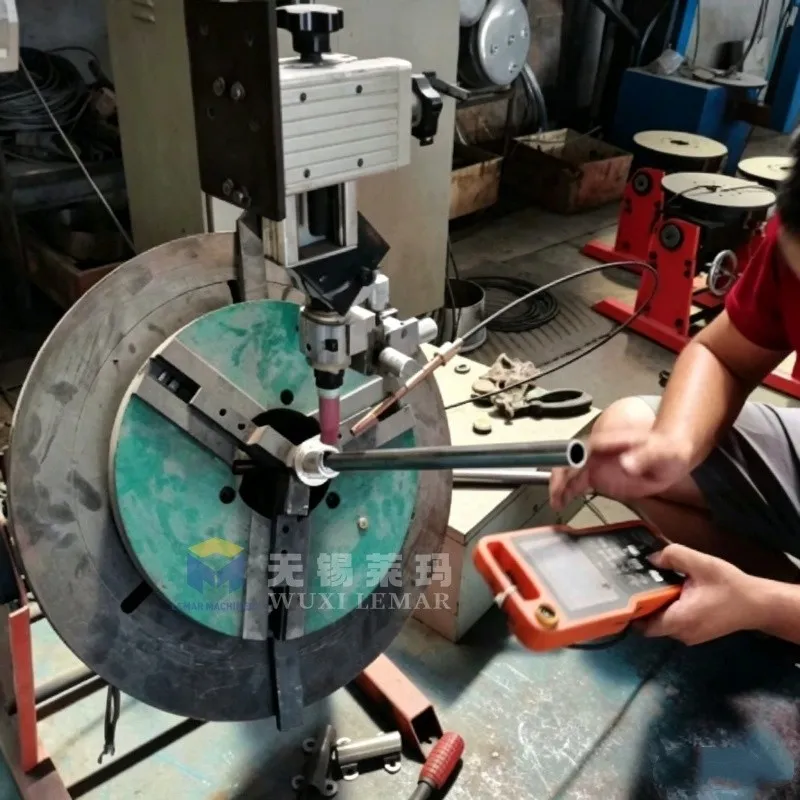

Napędzany silnikiem o zmiennej częstotliwości i przekładnią ślimakową, pozycjoner spawalniczy o masie 300 kg zapewnia stabilny, równomierny obrót o 360 stopni. Funkcja pochylenia w zakresie 0-90 stopni umożliwia ustawienie obrabianych elementów pod optymalnym kątem spawania, przekształcając trudne spawanie nad głową w spawanie na płasko, co upraszcza obsługę i zapewnia schludne ściegi spoiny.

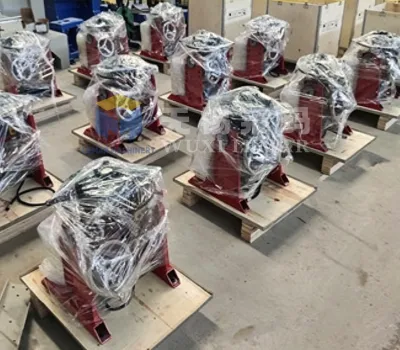

Opakowanie produktu
Certyfikacja firmy
Informacje zwrotne od klientów
Jakie jest maksymalne obciążenie tego pozycjonera?
+
-
Odp.: obciążenie znamionowe wynosi300 kg, odpowiedni do-średnich rozmiarów elementów spawalniczych.
Czy prędkość obrotowa jest regulowana?
+
-
O: Tak. Przyjmuje bezstopniową kontrolę prędkości VFD, prędkość obrotową można regulować w zakresie 0,25 ~ 6 obr./min.
Jaki jest zakres pochylenia?
+
-
Kąt pochylenia:0 stopni ~ 90 stopni, ręczne przechylanie z funkcją-samoblokowania.
Czy może współpracować z automatami spawalniczymi?
+
-
Jasne. Można go dopasować do manipulatorów spawalniczych, rotatorów i różnych spawaczy do automatycznej produkcji.
Czy napięcie można dostosować?
+
-
Odp.: obsługujemy 220 V/380 V, 50/60 Hz w zależności od różnych krajów.
